Heu und Stroh – auf dem Feld entstauben + reinigen + wenden
Innovativer Heu- und Strohreiniger
Heu und Stroh sind nicht nur für die artgerechte Tierhaltung unverzichtbar, sondern werden auch immer öfter als Dämmstoff oder Zelluloseersatz eingesetzt. Bei Tieren, besonders bei Pferden, bringt der Staub in Heu und Stroh häufig gesundheitliche Probleme mit sich. Der Staub bei Ausbringung und Verteilung ist aber auch für die in den Ställen arbeitenden Menschen eine gesundheitliche Belastung. Bisher gab es für die Entstaubung und Reinigung von Heu und Stroh nur fest installierte Anlagen.
Video ansehen: https://www.youtube.com/watch?v=81DtAl0u4jk
Hay and straw – de-dust + clean + turn on the field
Innovative hay and straw cleaner
Hay and straw are not just indispensable for species-appropriate animal husbandry, they are being used more and more as insulation or as a cellulose substitute. In particular, experience has shown that the dust in hay and straw very often causes health problems. However, the dust occurring during processing and distribution is a nuisance not just for the animals, but also for the persons working in the stables. So far, there were only fixed machines for de-dusting hay and straw.

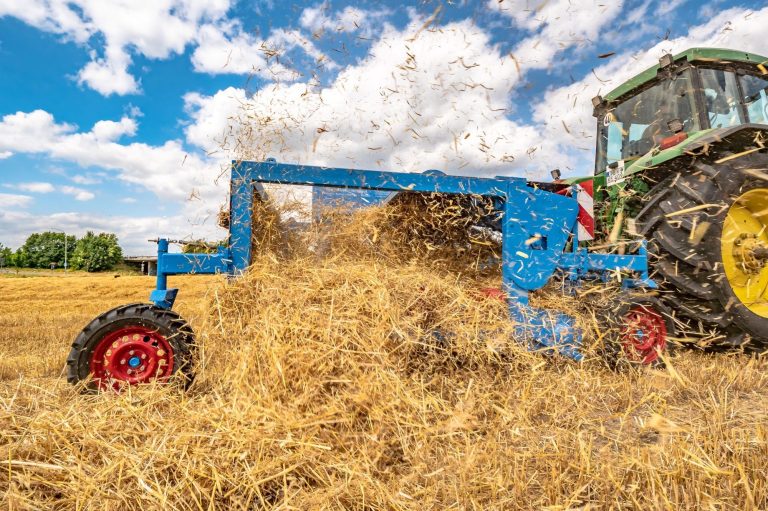

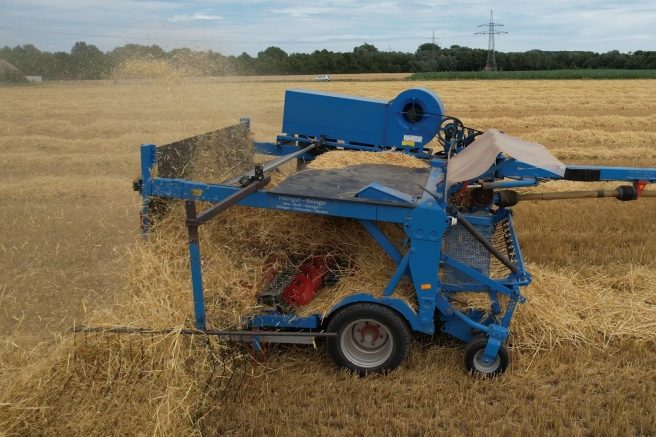

Mobile Reinigung direkt auf dem Feld
Als erstes mobiles Gerät bietet nun der innovative Heu- und Strohreiniger die Möglichkeit, Futter und Einstreu gleich auf dem Feld zu entstauben. Anschaffung und Betrieb dieser Maschine sind deutlich günstiger als eine stationäre Anlage, weil sie überbetrieblich einsetzbar und deutlich leistungsfähiger ist. Der abgetrennte Staub und die Fremdpartikel bleiben gleich auf dem Feld. Der Heu- und Strohreiniger nimmt das Reinigungsgut auf, reinigt es schonend und legt es dann gewendet seitlich im Schwad wieder ab. In einem Arbeitsgang wird das Erntegut also nicht nur entstaubt, sondern zur Unterstützung der Trocknung auch gelüftet und gewendet. Durch den Einsatz des Heu- und Strohreinigers wird mit geringem Aufwand die Qualität von Futter und Einstreu deutlich messbar erhöht. Die reduzierte Staubbelastung verbessert zudem auch ganz wesentlich den Arbeitsschutz.
Wichtig: Für eine optimale Entstaubung muss an Presse oder Ladewagen die Pickup exakt und ausreichend hoch eingestellt werden!!
Mobile cleaning directly in the field
The innovative Hay and Straw Cleaner, being the first mobile machine, now provides a facility to de-dust feed and litter on the field itself. The procurement and operation of this machine is significantly more cost-effective than a stationary system, because it can be used anywhere and is more powerful. The separated dust and foreign particles remain in the field. The Hay and Straw Cleaner picks up the dry material, cleans it gently, turns it and then deposits it laterally in the swath. In a single work step, the crop is thus not only de-dusted, but also aired and turned to assist the drying process. By using the Hay and Straw Cleaner, the quality of feed and litter can be significantly, measurably improved at low cost. The reduced dust pollution also considerably improves safety at work in the stables.
Important: For optimal dust removal, the pickup on the baler or loading wagon must be adjusted to the correct height and set sufficiently high!!

Innovatives Prinzip für höchste Reinigungsleistung
Die Reinigungsleistung der Maschine wurde nach zahlreichen Praxiseinsätzen und Feldversuchen sowie Gesprächen mit Universitäten, Landmaschinenherstellern und führenden Tierhaltungsbetrieben über eine Reihe von jeweils weiterentwickelten Prototypen immer weiter optimiert.

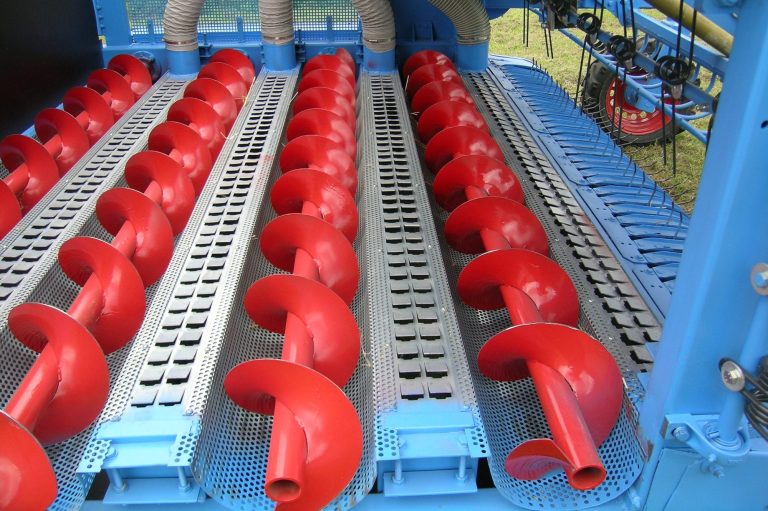

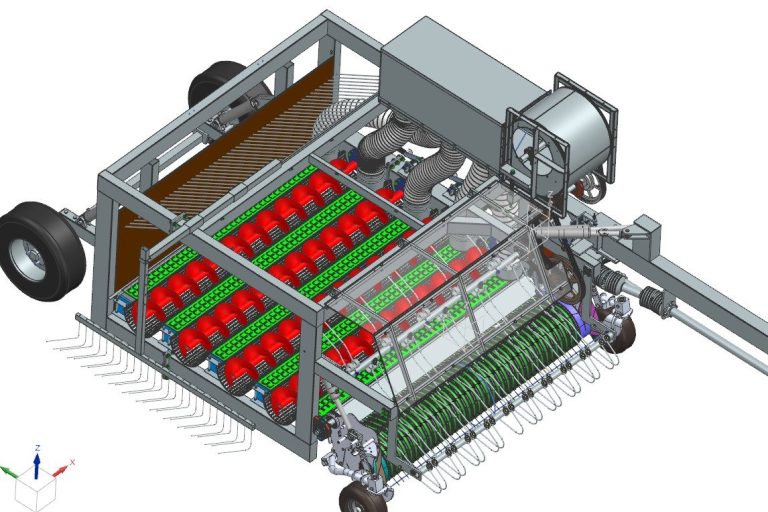

Der Heu- und Strohreiniger nimmt das Schwad auf und verteilt das Material gleichmäßig auf der Reinigungsfläche, wo es auf ein Luftpolster fällt. Von dort aus wird es durch Schnecken und Luft über Fallsiebe geführt, wo die schwereren Fremdpartikel (wie Sand, Bruchkorn oder Unkrautsamen) abgeschieden werden. Die spezielle Konstruktion der Luftkanal-Abdeckung minimiert Revision- und Reinigungszyklen. Durch den großen Durchmesser der Schnecken werden Wickler auch bei grünem Heu vermieden. Die beidseitige Lagerung senkt den Verschleiß.
Der Staub wird auf diesem Weg durch einen intensiven Luftstrom herausgeblasen. Dabei sorgt die hohe Gebläseleistung in Kombination mit dem Spezial-Schwadformer für eine optimale Staubentfernung. Der Spezial-Schwadformer trennt das Material vom Luftstrom und lässt die staubtragende Luft durch. Die innovative Staubabsaugung leitet den Staub über Leitbleche nach unten hinter die Maschine.
Innovative principle for highest cleaning
capacity
The cleaning capacity of the machine has been continuously optimised after numerous practical deployments and field trials as well as discussions with universities, agricultural machinery manufacturers, leading equestrian centres and livestock farms, going through a series of prototypes, each an improvement over the previous one.
The Hay and Straw Field Cleaner picks up the swath and the accelerator distributes the material evenly on the cleaning surface, where it falls on an air cushion. From there, it is carried by screw conveyors and through air over several drop sieves, where the heavier foreign particles are separated. The special design of the air duct cover minimizes inspection and cleaning cycles. The large diameter of the screw conveyors prevents wrapping, even when handling green hay. The bearings on both sides reduce wear.
At the same time, a strong air stream blows out the dust. The high fan capacity, combined with the special swath former, ensures optimal dust removal. The special swath former separates the material from the airflow, allowing the dust-laden air to pass through. The innovative dust extraction system directs the dust downwards behind the machine via deflector plates.

Praxistauglich und robust

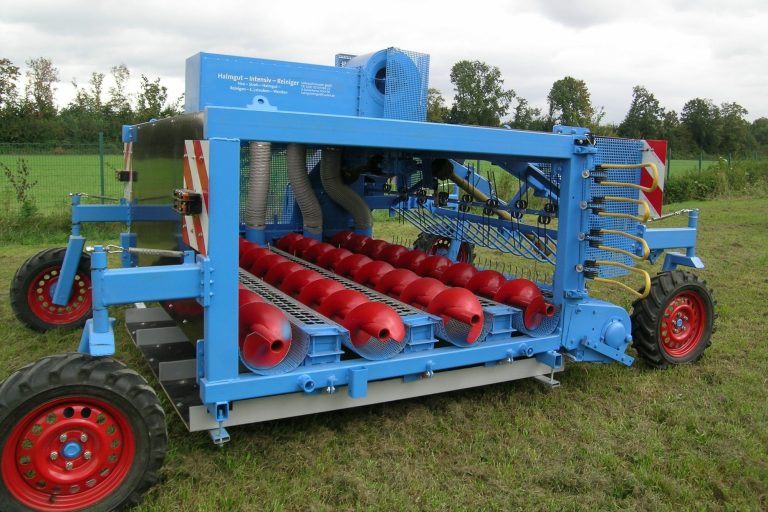

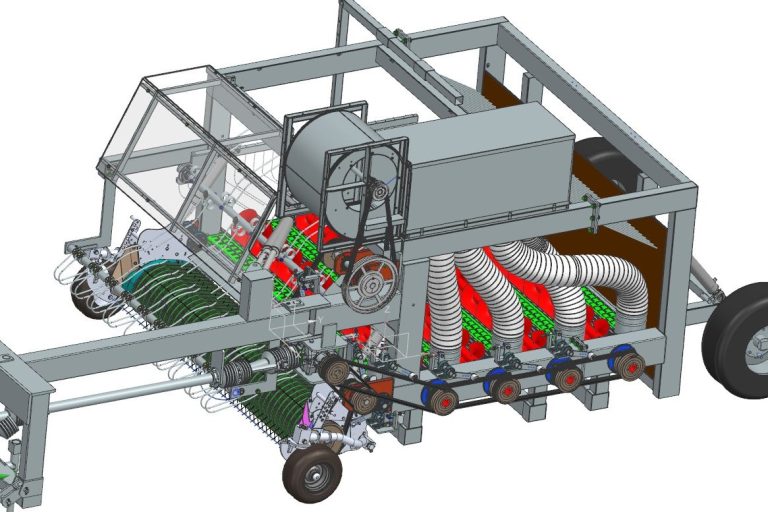

Die kompakte Anhängemaschine mit integrierter Achse verfügt über eine 2,50 m breite Pickup, mit der auch breitere Schwads aufgenommen werden können. Die Pickup sitzt direkt hinter der Hub-Achse und benötigt keine eigene Hydraulik-Aushebung. Sie ist in Federn aufgehängt und wird für eine feinfühlige, exakte Bodenanpassung durch separat einstellbare Tasträder in der Tiefe geführt. Als Sonderausrüstung können beidseitig angebrachte Sternräder die Aufnahme breiter Schwads besonders im Vorgewende erleichtern. In Praxisversuchen wurde die Maschine bei der Reinigung von großen Schwads aus Schneidwerken von bis zu 10 Metern bei Stroh erfolgreich eingesetzt. Für den Betrieb ist ein Schlepper ab 50 KW erforderlich. Der Leistungsbedarf der Maschine beträgt rund 35 kW und ermöglicht – je nach Reinigungsintensität und Materialmenge - Fahrgeschwindigkeiten von derzeit 6 bis 9 km/h.
Durch die praxisorientierte, einfache und äußerst robuste Konstruktion mit sehr stabilen Komponenten überzeugt der Heu- und Strohreiniger außerdem durch hohe Einsatzsicherheit und einfache Wartung. Die Maschine arbeitet mit soliden Verbundkeilriemen und ist so besonders verschleiß- und wartungsarm. Spezielle Riemenspanner sorgen für zusätzliche Einsatzsicherheit auf dem Feld.
Practical to use and robust

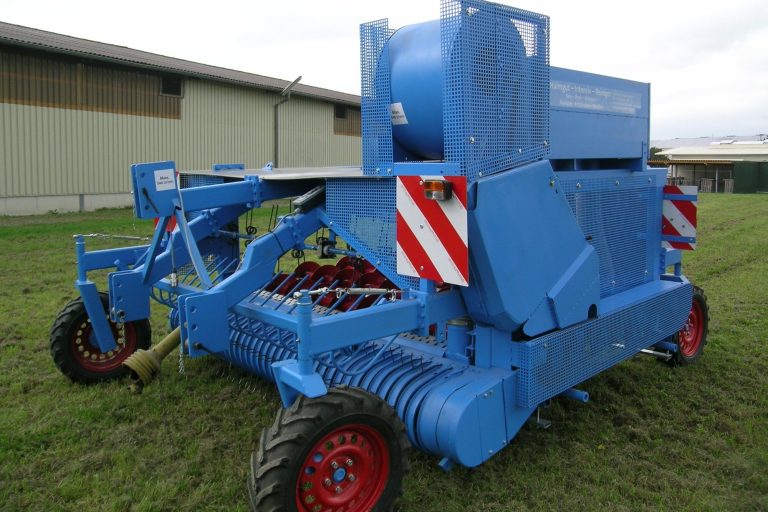

The compact trailed machine with an integrated axle features a 2.50 m-wide pickup, allowing it to handle wider swaths as well. The pickup is positioned directly behind the lifting axle and does not require a separate hydraulic lifting system. It is spring-suspended and guided in height by independently adjustable gauge wheels, ensuring sensitive and precise ground contour following. As an optional extra, star wheels mounted on both sides can make it easier to pick up wider swaths, particularly when turning at the headland. Field trials have demonstrated the machine’s effectiveness in cleaning large swaths of straw from combine headers up to 10 metres wide. A tractor with a minimum output of 50 kW is required to operate the machine. The machine itself requires approximately 35 kW, allowing working speeds of 6 to 9 km/h, depending on the required cleaning intensity and the volume of material.
Thanks to its practical, simple, and extremely robust design with very strong components, the Hay and Straw Field Cleaner is also impressive in its high operational reliability and easy maintenance. The machine operates with heavy-duty composite V-belts, making it particularly low-wear and low-maintenance. Special belt tensioners provide additional operational reliability in the field.

Kompletter Datensatz für Lizenznehmer
Entwickelt wurde der innovative Heu- und Strohreiniger von dem Diplom Agrar-Ingenieur August Kuhlenkamp aus Paderborn. Der praktische Landwirt entwickelt seit vielen Jahren erfolgreich Maschinen für den landwirtschaftlichen Betrieb. Die Idee für den Heu- und Strohreiniger verfolgte er ursprünglich für den Eigenbedarf und hat sie über mehrere Prototypen zu einem produktionsreifen Gerät weiterentwickelt, das mittlerweile in der EU, USA und Kanada patentiert ist. Für Herstellung und Vertrieb in diesen Ländern sind derzeit noch Lizenzen zu vergeben. Den zukünftigen Lizenznehmern steht dafür ein professioneller CAD-Datensatz zur Verfügung, in den vier Jahre Entwicklungsarbeit eingeflossen sind. Der Heu- und Strohreiniger entspricht der EG-Maschinenrichtlinie.
Complete data set for licensees
The innovative Hay and Straw Cleaner was developed by August Kuhlenkamp (a graduate agricultural engineer) from Paderborn. The farmer has been successfully developing agricultural machines for many years. The idea of producing a hay and straw cleaner came to him for his personal use, and he developed it through several prototypes into a production-ready machine, for which patents are already pending in the EU, Canada and the USA. Licences for manufacturing and sales in these countries are still to be granted. Future licensees will have access to a professional CAD dataset incorporating four years of development work. The innovative Hay and Straw Field Cleaner confirms to the EC Machinery Directive.
Konstruktions-Perspektiven
2025 erfolgte eine internationale PTC-Anmeldung für den variablen Einsatz des Reinigungssystem in verschiedenen Kombinationen, um Arbeitsgänge zu sparen:
• Integration des kompakten Reinigungsaggregats in andere Maschinen, wie Bandschwader oder Presse
• Drehen des Aggregats nach hinten für die Aufnahme per Ladewagen
• Kombination des Reinigers mit anderen Maschinen
Design perspectives
APTC registration was filed in 2025 for variable deployment of the cleaning system in different combinations, to save work steps and consequently minimise costs and effort:
- Integration of the compact cleaning module in other machines, such as belt swathers or presses
- Turning the module around to the back for pickup with a trailer-loader
- Combination of the cleaner with other machines to save operation steps.
Tier- und Umweltschutz
Der Heu- und Strohreiniger ist durch die hydraulische Anhebung während des Fahrens so wendig, dass er sich auf dem Punkt drehen lässt. Die Maschine kann hinter, besser aber neben dem Schlepper gezogen werden, wo sie sich besonders gut beobachten lässt. Auf Andruckwalzen wurde aus Tierschutzgründen bewusst verzichtet, so dass zum Beispiel Junghasen, Kaninchen und Igel bei Seitenbetrieb rechtzeitig bemerkt werden. Das hat auch erhebliche Auswirkungen auf die Futterqualität (z. B. Botulismus).
Animal and environment protection
Thanks to its hydraulic lifting system, the Hay and Straw Cleaner is highly manoeuvrable while moving and can turn on the spot. The machine can be towed behind the tractor, but operating it alongside the tractor is preferable, as this provides a particularly good view of the cleaning process. For animal welfare reasons, pressure rollers have deliberately been omitted. This allows young hares, rabbits and hedgehogs, for example, to be spotted in good time when the machine is operated alongside the tractor. This also has a significant impact on feed quality, particularly with regard to the risk of botulism.
Vielversprechende Prüfergebnisse

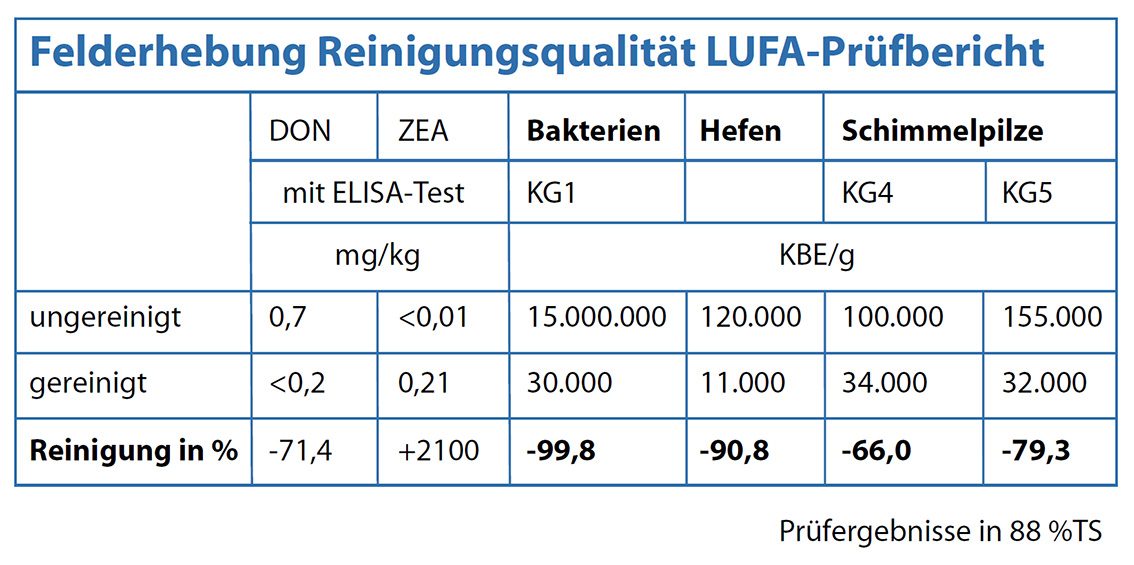

Das Maschinenkonzept wurde im Rahmen einer mehrjährigen Entwicklung durch Feldtests kontinuierlich optimiert. Erste Feldversuchsergebnisse in Zusammenarbeit mit der Landwirtschaftskammer NRW (Haus Düsse) zeigten bereits bei den ersten Prototypen vielversprechende Prüfergebnisse (hier bei Gerstenstroh):

Promising test results

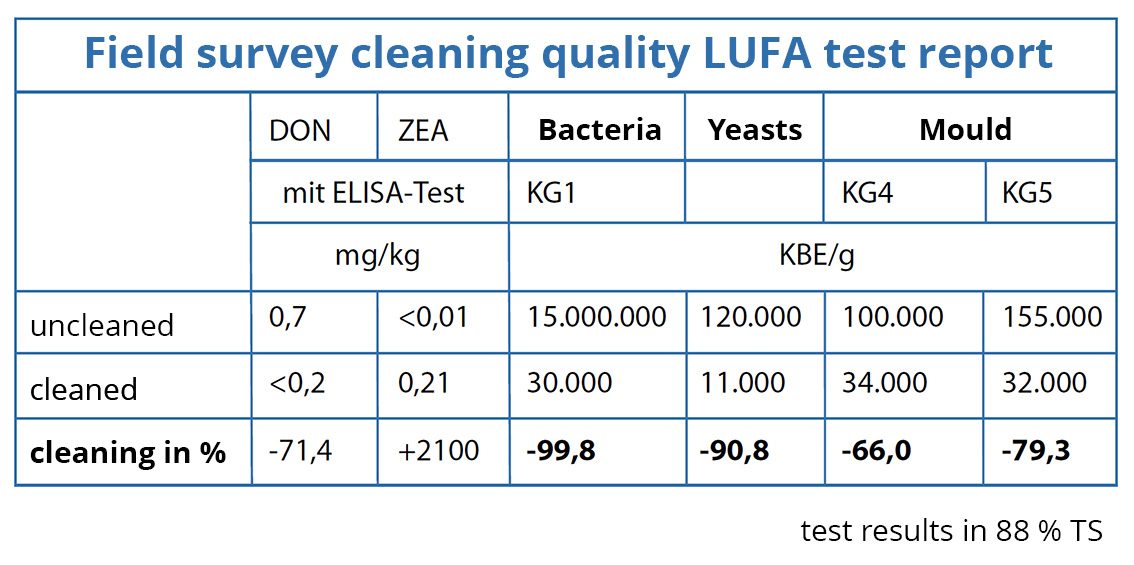

Having undergone continuous optimisation over several years of development and field testing, the machine concept enables powerful and efficient cleaning of large volumes of material. The results of initial field trials, conducted in cooperation with the NRW Chamber of Agriculture (Haus Düsse), showed promising results with the first prototypes (in this case, with barley straw):

Kooperation mit der TH Köln
Bei der Weiterentwicklung des Halmgut-Intensiv-Reinigers arbeitet August Kuhlenkamp eng mit dem Institut für Bau- und Landtechnik an der Technischen Hochschule Köln zusammen. Unter der Leitung von Prof. Dr. Wolfgang Kath-Petersen ist die weitere Optimierung des Geräts geplant. In einem wissenschaftlichen Projekt könnten dann weitere Fragen geklärt werden, wie zum Beispiel die Optimierung des Insektenschutzes beim Aufsammeln des Halmgutes und das Einsparpotential bei Pestiziden im Ackerbau.
Cooperation with the TH Cologne
August Kuhlenkamp is currently working closely with the Cologne Institute of Construction Machinery and Agricultural Engineering at TH Köln – University of Applied Sciences on the further development of the Stalk Material Intensive Cleaner. Current plans foresee further optimization of the device under the direction of Prof. Wolfgang Kath-Petersen. An academic project has already succeeded in resolved further questions, such as optimization of the insect protection feature when collecting the stalk material and the ensuing potential for reducing pesticide use in arable farming.
